Cinta led flexible de alto rendimiento e iluminancia
Alta eficacia (>100lm/W)
Mac Adams SCDM > 3
Excelente índice de rendimiento de color (CRI) >92
Alimentación en tensión constante (24VC)
Fuente de corriente constante en cada segmento de la cinta para mayor compatibilidad con la iluminación profesional
Ideal para integrar en perfiles o luminarias de iluminación general lineal (mobiliario, expositores, vitrinas …etc.)
PCB con elevado coeficiente de reflexión para mayor eficacia
Cinta adhesiva de doble cara extra fuerte en la parte posterior
Duración de vida (L80) 50.000 horas
DURACIÓN DE VIDA & GARANTÍA
GARANTÍA: 5 años
DURACIÓN DE VIDA:
Observaciones:
La instalación de las cintas led Huxled Kemp Premium siempre debe estar realizada por un electricista
profesional.
Invertir las polaridades puede dañar los componentes de la cinta led.
La fuente de alimentación debe siempre estar apagada al momento de conectar la cinta led. Conexiones “en caliente”
pueden dañar la cinta led.
Para la conexión y la operación de la cinta led se tiene que seleccionar una fuente de alimentación adecuada.
Sobretensiones o picos de corriente pueden dañar la cinta.
El usuario es responsable de la selección de la intensidad luminosa y la consecuente iluminancia. Una iluminancia (E-lx)
excesiva pude pertubar el rendimiento de los colores de los articulos expuestos.

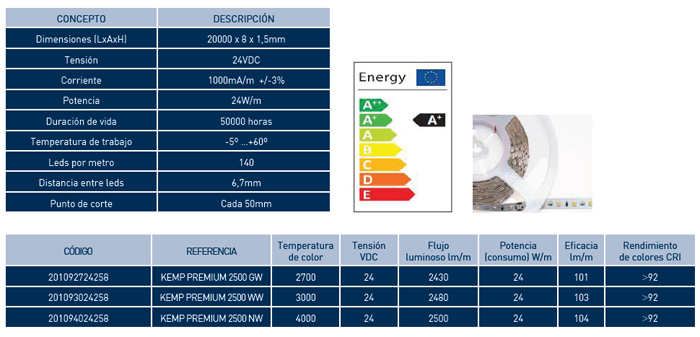

CARACTERÍSTICAS TÉCNICAS
Observaciones:
Datos establecidos con Ta=25ºC +/-2ºC, 15 minutos de exposición
Valor mínimo flujo luminoso: valor = tipo - Valor +/-8%
Tolerancia mecánica (dimensiones): +/- 0,1mm
Dimensiones de cada segmento: L50mm x A8mm
Tolerancia datos électricos: dependiendo de la fuente de alimentación
Tolerancia datos fotométricos: +/- 8%
Tolerancia CRI: +/-2
Radio máximo de curvatura: 20mm
FUENTE DE ALIMENTACIÓN
Tensión de salida : 24VDC +/-10%.
Potencia: potencia de la fuente = total potencia cinta Huxled Kemp Premium (24W/m) instalada + 20%.
Longitud máxima en conexión continua: 5 metros con 24VDC.
Observaciones:
La fuente de alimentación seleccionada, sea cual sea el fabricante, debe proteger la cinta led contra las sobretensiones,
las sobrecargas, los picos de corriente y los cortocircuitos.
Para un funcionamiento óptimo y seguro debe cumplir con todas las normativas en vigor en el mercado de la iluminación
profesional.
Es decir:
Normativa SELV
Normativa de protección contra cortocircuitos
Normativa de protección contra sobrecargas
Normativa de protección contra sobretemperaturas
Normativa de protección contra sobretensiones

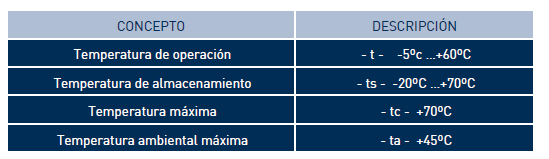

DATOS TÉRMICOS
Observaciones:
Datos establecidos en condiciones nominales con un dispositivo de enfriamiento apropriado.
El el caso que se sobrepasen los límites de temperatura indicados, la duración de vida de la cinta led puede verse
fuertamente afectada y hasta sus componentes podrían resultar iremediablemente dañados.
La temperatura máxima (tc) debe medirse en un estado térmico estable, en condiciones de operación reales y mediante
un sensor de temperatura conforme con la normativa EN60598-1.
El límite máximo de temperatura de operación (tc) está siempre indicado en la cinta Huxled Kemp Premium.
INSTRUCCIONES PARA EL CÁLCULO DEL PERFIL DE ENFRIAMIENTO
Según la formula:
Rth = f (material del perfil, longitud del perfil). Ver las características del perfil.
ϑi = tc max +15°C
ϑu = temperatura ambiental en operación
pv ~ 70% del total de la potencia eléctrica (consumo)
OBSERVACIONES GENERALES PARA EL MANEJO DE LA CINTA LED HUXLED KEMP PREMIUM
Temperaturas ambientales muy altas pueden alterar el rendimiento de los colores. Consultar los datos térmicos
recomendados. Las cintas led no pueden entrar en contacto con gases nocivos, detergentes, selladores, pegamientos, barnices
…etc. Ciertos elementos químicos presentes en estos productos pueden dañar la reproducción de colores y afectar la vida útil de
la cinta Huxled Kemp Premium.
Para evitar condensación de agua, es conveniente evitar amplias fluctuaciones de temperatura o de humedad en el lugar de
almacenamiento.
No exponer las cintas led directamente a la luz solar. Evitar condiciones ambientales agresivas (como temperaturas superiores
a las recomendadas).
No manipular directamente las cintas led con las manos desnudas. Usar guantes para no contaminar, arañar o dañar las cintas
No aplicar demasiado esfuerzo mecánico sobre la cinta led. La resina de protección podría romperse, escamarse o desformarse
provocando daños ireversibles.
Cuando se tiene que manipular las cintas led en taller (por ejemplo para montar luminarias), utilizar siempre equipamientos
anti-estáticos tales como guantes o muñequeras ESD, zapatos ESD, herramientas no magnetizadas y siempre asegurarse que
el banco de trabajo, si es metálico, esté correctamente conectado a la tierra.
Para la limpeza, las cintas led Huxled Kemp Premium no pueden entrar en contacto con agua, bencinas o detergentes químicos.
Si resulta necesario, conviene utilizar alcohol isotrópilo (IPA). Otros disolventes pueden dañar la cinta led.
No mirar directamente hacia los emissores led de la cinta. Larga exposición a esta luz intensa puede provocar molestias
oculares.
Las cintas led de esta categoría están previstas para su uso en ámbitos domésticos, comerciales o industriales. No están
recomendadas para su integración en ámbitos muy específicos tales como la iluminación aeronáutica o marina, la señalización
vial, los dispositivos de emergencia…etc. Asegurarse siempre que no queden bolsas de aire entre la cinta led y el perfil disipador
o que parte de la misma cinta no haya quedado sin pegar.

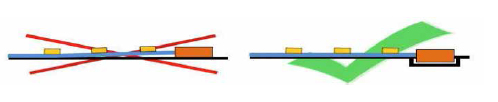

Es preciso que cada emissor led sea siempre en contacto con el perfil disipador, sin segmentos desprovistos de dispositivo de
enfriamiento. Respetar siempre las condiciones de montaje expuestas en el dibujo siguiente:
PUNTOS DE CORTE
La cinta led Huxled Kemp Premium puede ser cortada cada 7 leds, o cada múltiples de 7 leds.
La cinta led Huxled Kemp Premium solo se puede cortar respectando escrupulosamente las marcas (tijeras) grabadas
en su cara positiva (lado leds).
La distancia de corte es de 50mm.
SISTEMA DE CONEXIÓN
El sistema de conexión de la cinta led Huxled Kemp Premium está diseñado para el dispositivo PHOENIX PTF 8mm.
Consiga el sistema apropiado.
Este dispositivo de conexión está pensado para una sola utilización.
Observaciones:
Respetar siempre cuidadosamente las polaridades.
Las polaridades están claramente indicadas en la cinta Huxled Kemp Premium.
Una vez conectada la cinta led mediante el conector apropiado, no es recomendable tratar de desconectarlo para volver a
utilizalo.

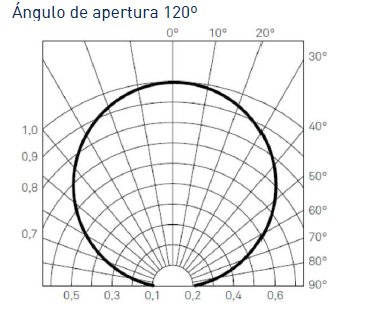

DATOS FOTOMÉTRICOS
EMBALAJE
Bobina: Diámetro = 200mm - Espesor = 11mm
Bobinas de 20 metros de cinta led
Caja de embalaje de cada bobina: 255 x 225 x 16mm
IDENTIFICACIÓN
Ejemplo para una bobina de Huxled Kemp Premium 3000K:
Identificación en la cinta: Tc- xxxx + Huxled KEMP Premium 2500 ww
Identificación en la bobina & caja de embalaje:
