Extremadamente flexible. Radio de curvatura de solo 120mm.
Funda y base en PVC de color neutro (EB - blanco marfil).
Muy luminoso, brillo uniforme y colores particularmente
atractivas.
Luminancias y colorimetrías muy estables
Integración de la luminaria en un espacio muy restringido.
La amplitud de las series “Dome” y “Flat” apenás llega a
16,67mm.
Consumo eléctrico muy bajo. Carga térmica mínima. Alta seguridad
dieléctrica (24VDC).
Equipado con un circuito electrónico “IC” que asegura la estabilidad del flujo luminoso.
Espectacular ahorro energético (se gasta hasta 90% menos
que un neón convencional).
Respetuoso con el medio ambiente. Resistente al agua y a
las radiaciones ultravioletas.
Costes de mantenimiento casi inexistentes.
Fácil de instalar. Amplia gama de accesorios.
DURACIÓN DE VIDA Y GARANTÍA
Vida útil: 35.000 horas
Garantía: 2 años
CERTIFICADOS Y NORMATIVAS
EN55015:2006 + A1:2007 + A2:2009
EN61547:2009
EN61000-3-2:2006 + A1:2009 + A2:2009
EN61000-3-3:2008

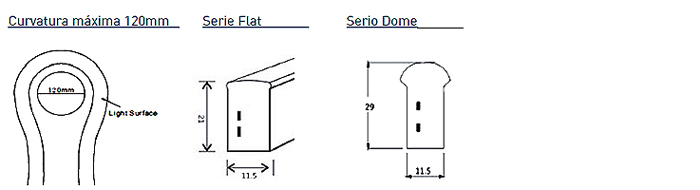

DIMENSIONES

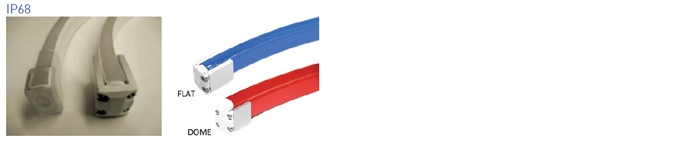

PROTECCIÓN IP65 Y IP68

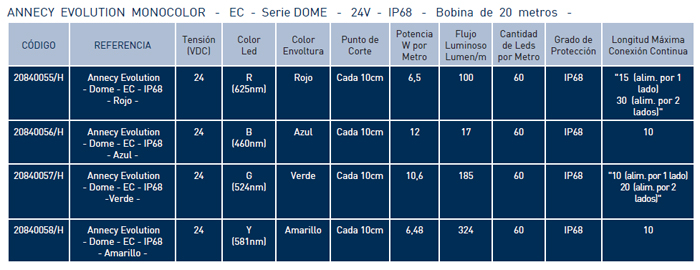

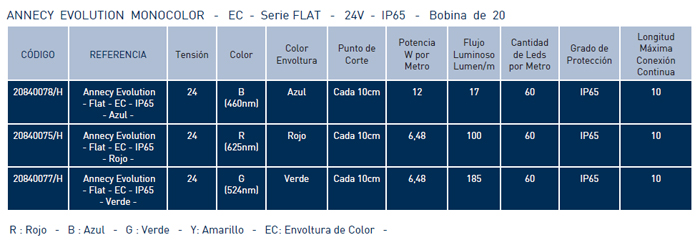

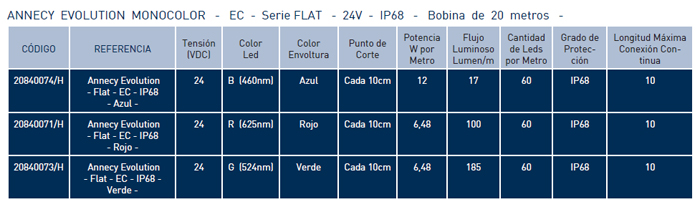

CARACTERÍSTICAS TÉCNICAS

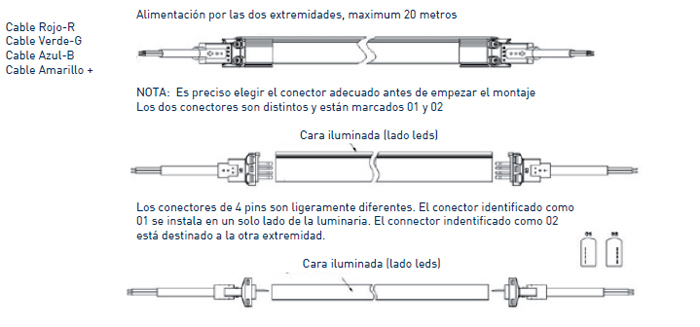

CONEXIONES CABLES ALIMENTADORES

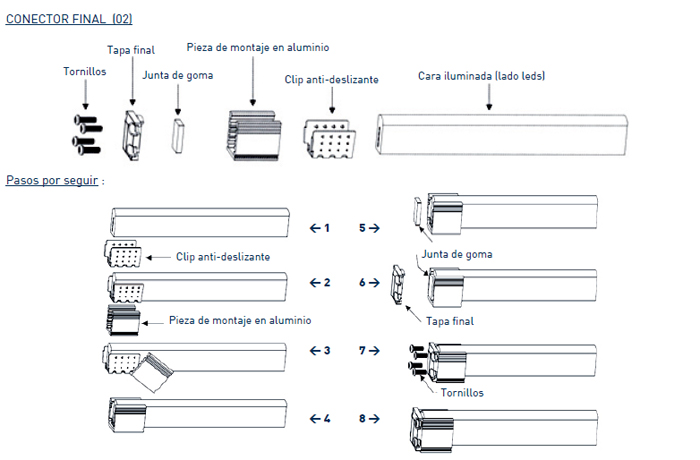

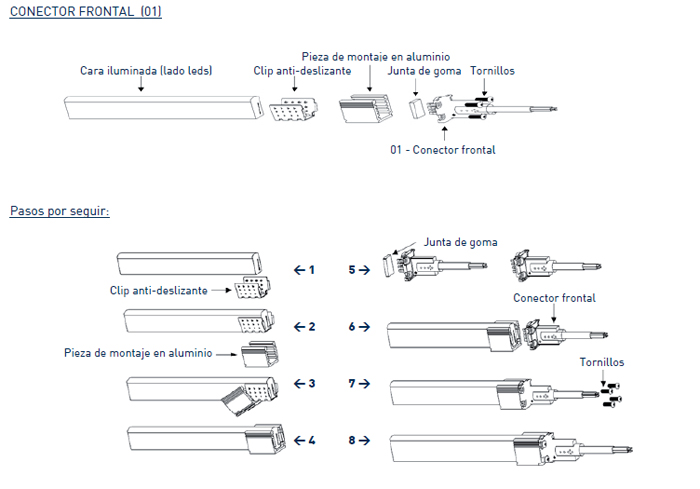

ENSAMBLAJE MODELOS IP68

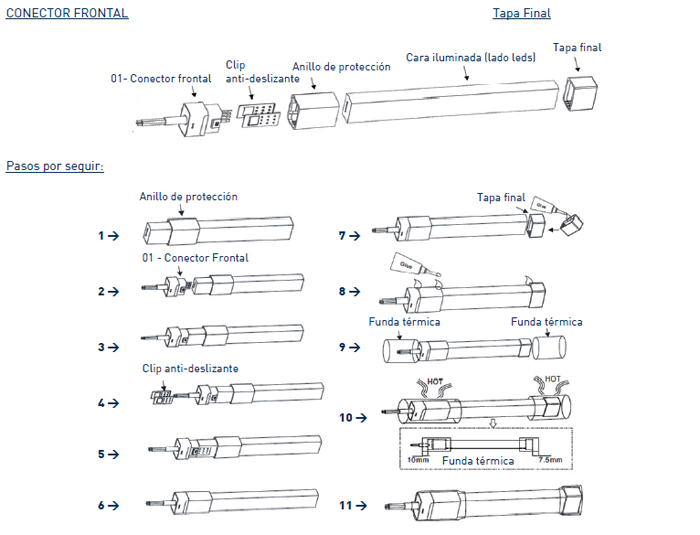

ENSAMBLAJE MODELOS IP65
CONECTORES
Existen dos tipos de conectores frontales (cables de alimentación preparados) para ambas series“ANNECY Dome” y
“ANNECY Flat”.

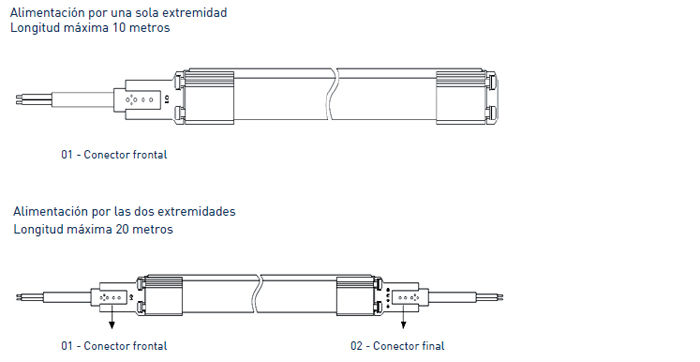

Cada conector corresponde a una extremidad de la luminaria y están claramente identificados con las referencias 01 y 02
grabados en las tapas de los conectores. Ver el diagrama abajo.
Si se trata de una tira de “ANNECY” cuya longitud es inferior a 10 metros, se puede utilizar indistintamente el conector Tipo
01 o Tipo 02. Sin embargo, si se requiere alimentar una tira de “ANNECY” cuya longitud es superior a 10 metros se aconseja
entonces conectar la luminaria por sus dos extremidades, conectándose los dos cables a la fuente de alimentación, para
conseguir una luminosidad perfectamente uniforme. En tal caso, resulta imprescindible utilizar el conector marcado 01
para una extremidad y el conector marcado 02 para la otra extremidad.

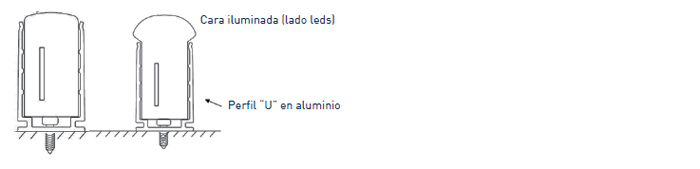

GUÍA DE INSTALACIÓN

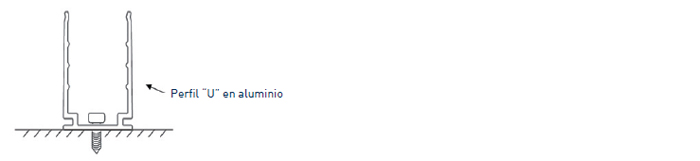

1. Fijar el perfil “U” en su sitio mediante tornillos apropiados a la superficie receptora.
2. Insertar la tira de “Annecy” al interior del perfil ”U” y presionar para su adecuada sujeción.

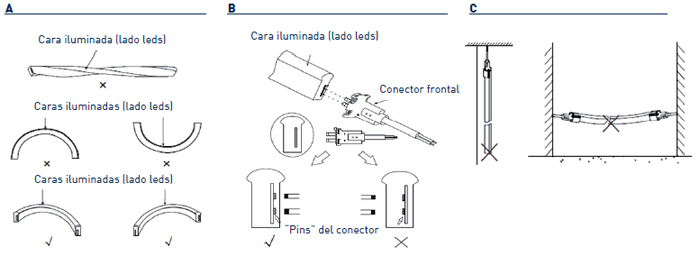

PRECAUCIONES EN EL MONTAJE

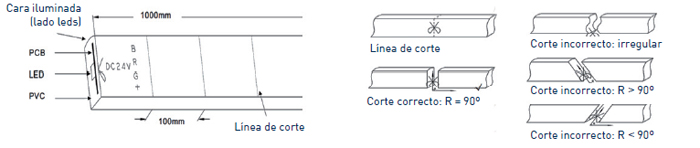

PRECAUCIONES EN EL CORTE

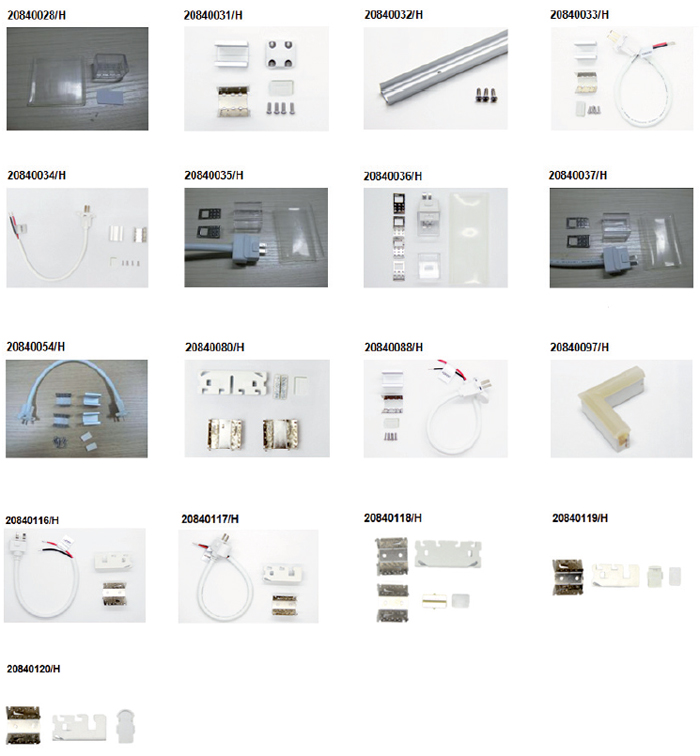

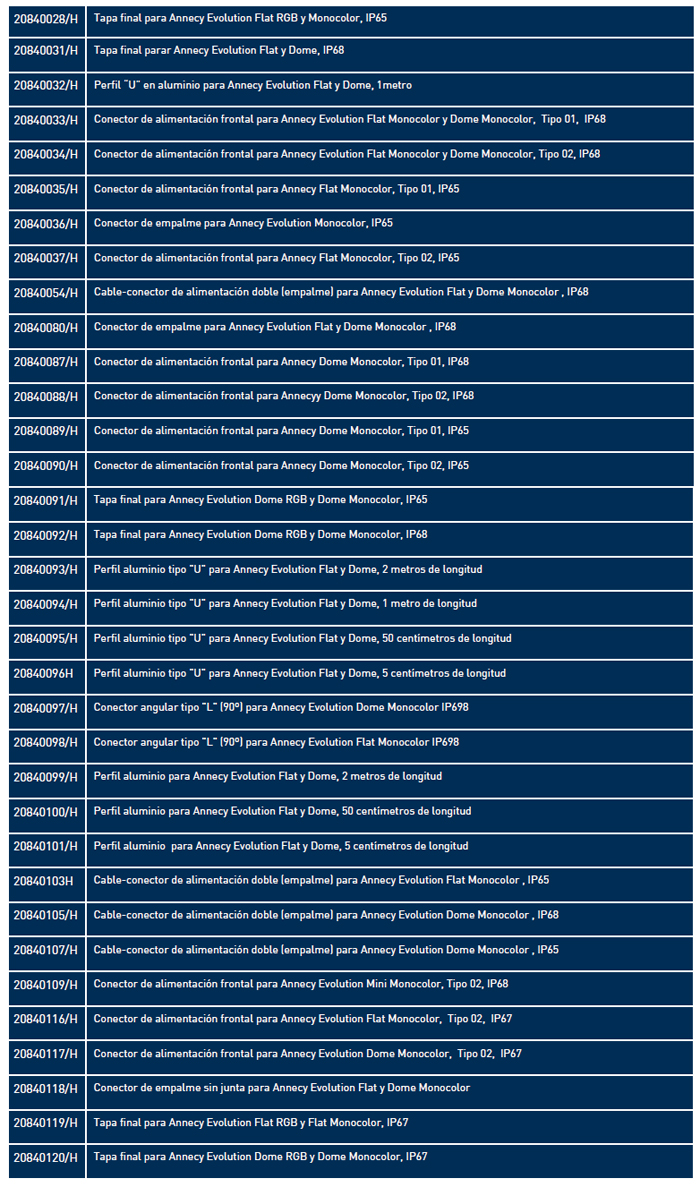

ACCESORIOS

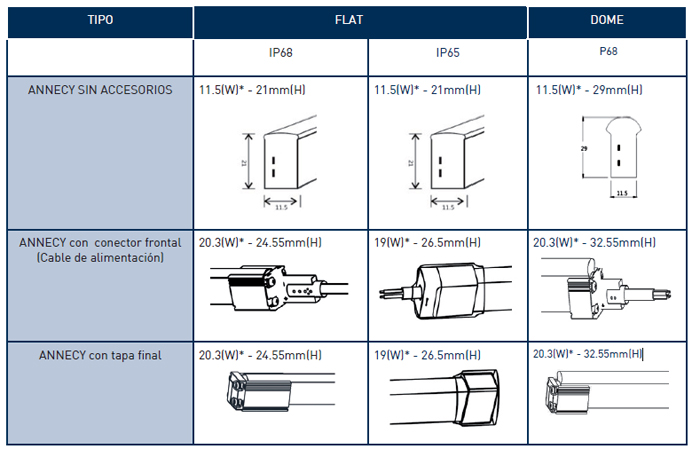

DIMENSIONES ANNECY DETALLES (mm)

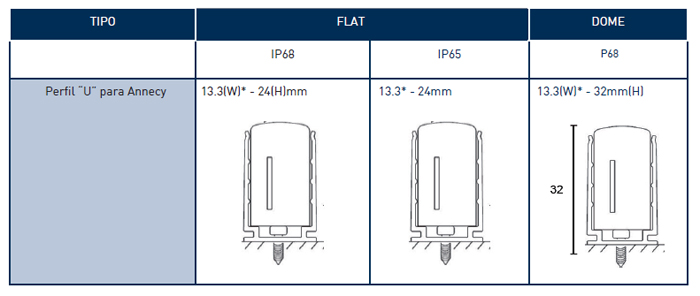

DIMENSIONES PERFIL “U” (mm)

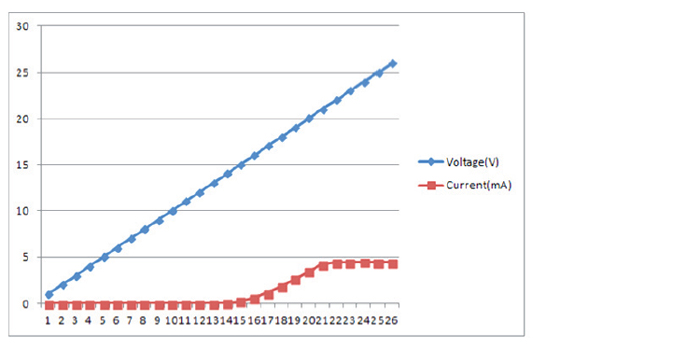

TENSIONES Y CORRIENTES
