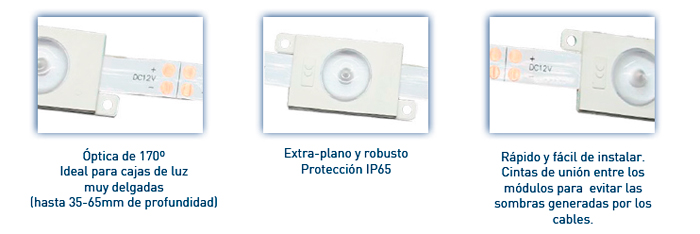

PRESENTACIÓN DEL PRODUCTO
ROPIEDADES DEL PRODUCTO
- Dispositivo óptico optimizado para la retro-iluminación cuando se dispone de muy poca profundidad (de 35-65mm).
- Cadena flexible de 60 módulos. La cadena se puede cortar en cualquier punto.
- La nueve lente de 170º genera una innegable uniformidad de luz como nunca se ha visto.
- Conviene también para para instalaciones exteriores (IP65)
- Cuerpo muy robusto fabricado en ABS, óptica PC, ambos resistentes a los rayos UV.
- Muy alta eficacia - 100lm/W - proporcionando grandes ahorros energéticos.
- Equipo seguro, funciona en 12VDC.
- Cada módulo está equipado con un circuito regulador (9,5-17V) que le protege de cualquier fluctuación del voltaje a la
salida del convertidor, asegurando la estabilidad del flujo, de la temperatura y de la vida útil.
- Cinta adhesiva 3M-VHB extra-fuerte y perforaciones previstas para tornillos.
- Pruebas de duración de vida (vida útil) efectuadas al 100%.
- Amplio rango de temperaturas de trabajo, desde 30º hasta 50º.
CERTIFICADOS Y NORMATIVAS
- EN 61547/2009
- EN 62031/2008
- EN 62471/2006
- UL879 US Standard for Electric Components
- C22.2 Nº 207-M89 Candian Standard for portable and stationary Electric Signs
DURACIÓN DE VIDA & GARANTÍA
Vida util: 50.000 horas
Garantia: 5 años

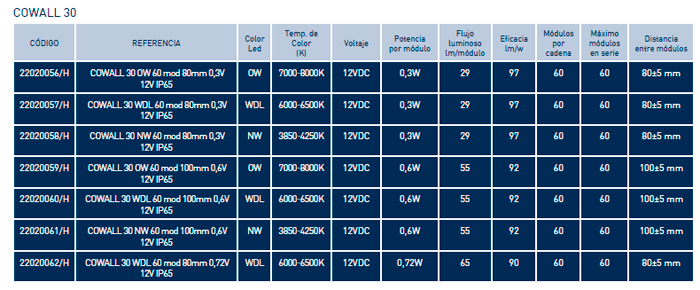

CARACTERÍSTICAS TÉCNICAS

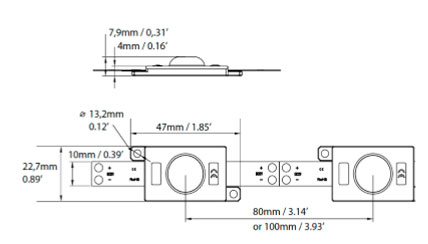

DIMENSIONES
DATOS FOTOMÉTRICOS

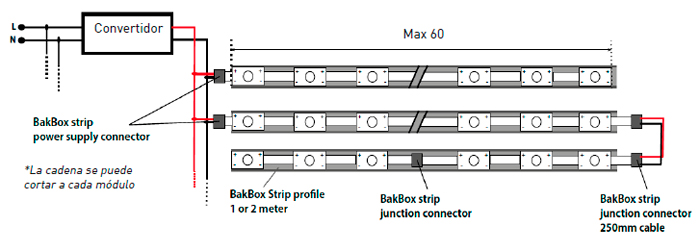

DIAGRAMA DE CONEXIÓN
APLICACIONES

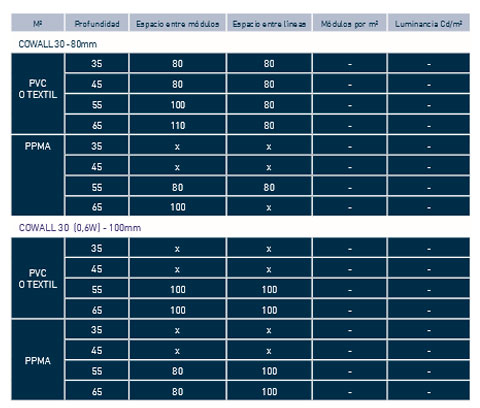

CANTIDAD DE MÓDULOS COWALL 30 RECOMENDADA

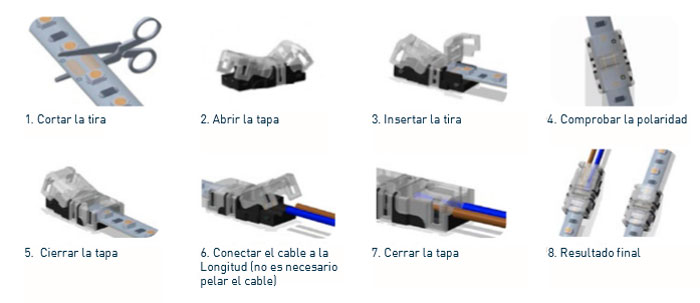

INSTRUCCIONES DE CONEXIÓN
PROTECCIÓN IP65
- Este producto está diseñado para su uso en ámbitos interiores y exteriores.
- La protección ambiental del módulo LED significa que resulta totalmente protegido contra el polvo y el agua proyectada desde cualquier dirección.
- Asegúrese que el contenedor en el cual los módulos se van a instalar (rótulo, caja de luz …etc) sea provisto de orificios para evacuar el agua residual. El grado de protección IP65 no permite la inmersión completa del módulo en el agua.
INSTALACIÓN
- Siempre conectar los módulos LED con la corriente eléctrica apagada. No alimentar el convertidor hasta que todas las conexiones hayan sido realizadas y verificadas.
- Respetar siempre la cantidad máxima de módulos permitida.
- Verificar atentamente la compatibilidad del convertidor con los módulos LED
- Ensamblar los módulos LED sobre un banco de trabajo limpio y conectado a la tierra. Todos los módulos LED son muy sensibles a la electricidad estática.
- Para evitar caídas de tensión, se recomienda no utilizar un cable muy largo entre el convertidor y los módulos LED.
- Nunca ejercer una presión directa sobre el módulo LED, eso podría dañar las conexiones internas.
- Es recomendable sujetar los módulos LED con medios mecánicos (tornillos, pegamentos), además de la cinta adhesiva.
COMPORTAMIENTO TÉRMICO
Las temperaturas indicadas a continuación están expresadas en grados Celsius, a carga completa y después de tres horas de funcionamiento con enfriamiento por convección natural.
- Temperatura de trabajo: Ta desde -30º hasta +50º
- Temperatura de almacenamiento: Tus desde -30º hasta +85º
- Punto de temperatura máxima Ta +85º
La vida útil del módulo LED se reducirá si los limites de temperatura se rebasan.
Si el módulo LED está funcionando continuamente a temperaturas excesivas, fallará.
Nuestra garantía se anulará si los módulos se operan a temperaturas excesivas.
IDENTIFICACIÓN
En la parte trasera del módulo se encuentran las referencias de producción.
EMBALAJE
